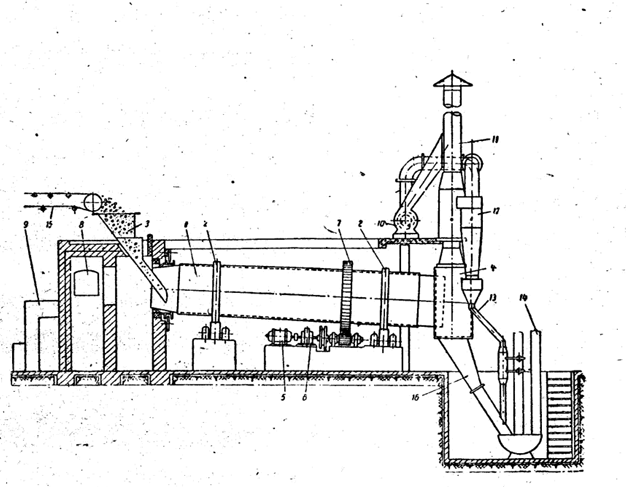

河南豫晖矿山机械对于回转圆筒设备的研究，以回转干燥器和水泥回转窑来说明回转圆筒设备的主要结构。如图所示，为烟气直接加热干燥的顺流式回转干燥器。回转圆筒和水平缝保持3-5度倾角，筒上有两支贯通支撑在两对拖轮之上，转筒左端伸入烟气混合室的壁内。湿物料顺着下料管进入转筒，转筒右端有固定的冷烟室，电动机经减速机将筒上的大齿轮带动转筒旋转。由燃烧室进来的热烟气经烟道口被抽入转筒。抽风机将废气经烟囱排入大气中。进抽风机前，气体先经过旋风分离器，收下来的粉尘经管落入溜槽中，已干燥好的物料，由转筒出来之后经溜槽由斗式提升机送走。

1、回转圆筒，2、滚圈，3、下料管，4、冷烟室，5、电动机，6、减速机，7、大齿圈，

8、烟道口，9、燃烧室，10、抽风机，11、烟囱，12、分离器，13、管，14、提升机，16、溜槽。

        由于湿料和热气体由转筒的同一端进入，并同向移动，因此这种型式被叫做顺流式。也有逆流式或是复流式，他们都决定于工艺过程的要求。一般的回转干燥器都是支撑在两对拖轮上的。圆筒两端为了避免漏气都应该考虑密封装置。在回转窑筒内，为了和高温绝热，都有约100-225毫米厚的耐火砖，此被称作窑衬或是衬料。在回转窑的冷端深入冷烟室内，废气会由此从排风机进入烟囱而被排出。回转窑的热端装有冷却筒，窑身和窑头相连，窑头是不转动的，但是可以移动以便离开窑身。窑头上有两个着火孔和一个喷煤管口。煤粉和空气是一同用高温   鼓风机由喷煤管送到窑内燃烧的。原料浆由窑尾端料浆管道流入窑内，随着窑的缓慢旋转向热端运动，经过干燥、预热、分解和煅烧之后成为水泥熟料，从筒身热端冷却筒离开回转窑。
        回转窑的类型有很多中，他们的尺寸变化也比较大，回转窑的回转圆筒设备使湿法操作的中空长窑。总的来说，无论是回转干燥器或是回转窑煅烧窑，他们都有几个重要部分，分别是：筒体，滚圈，拖轮与挡轮，传动装置，密封装置，其他附属设备。
