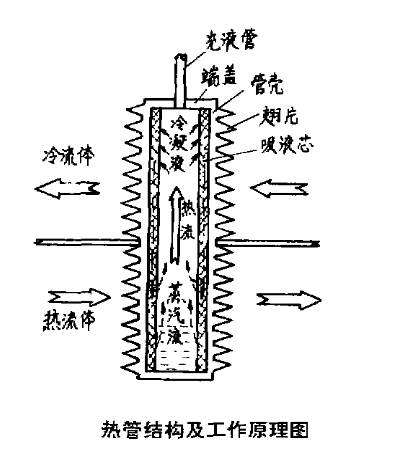

上篇介绍到针对干法水泥回转窑的改造热管技术，即热管和热管换热器装置。下面针对此种装置结构及原理进行详细的介绍。热管是一种新型的回转窑用换热装置，它主要是令其内部呈真空状态，并填充一定的液体介质，然后进行密封处理的管状结构。它的具体结构和工作原理如图：

当其在回转窑内进行换热操作时，中间隔板将会将它分为两个部分，一部分是由处于热状态的气体或是液体通过的，另一部分是由待加热的气体或者是液体经过的，前者被称作是热端，后者被称作是冷端。
        此种回转窑改造的热管的主要传热原理是依靠液态介质，在热端和冷端分别进行的汽化和冷却的变化而传递的汽化潜热。冷却后的液体会经过吸液芯再次来到热端，进行如此的循环运转。同时热管中还有金属管壁的传热作用存在。由于在回转窑中所选择的工作介质具有较高的气化潜热，并且是双重传热作用，因此热管的传热效率就会非常高，为加强管外流体和管内的工作介质间的传热，通常还会降热管制成翅片状。这些都是满足于水泥回转窑热管技术的改造的。
