在煅烧回转窑设备中，转窑衬层应满足以下要求：应按耐温、隔热等要求，正确选用衬层材料。采用的衬层材料有高铝砖、耐火粘土砖、耐火浇注料、隔热轻质砖等。在对回转窑衬层进行设计时应考虑衬层结构合理，转筒运转工作时不得使衬层产生局部脱落或掉砖现象。衬层结构与施工除满足本规定要求外，还应满足工业炉砌筑工程的实施以及验收标准。

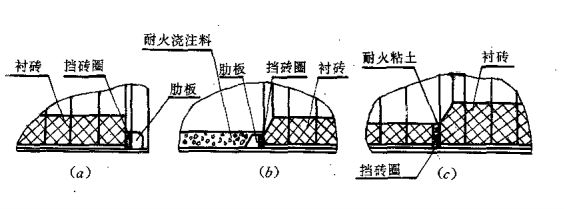

        在回转窑口处及不同衬层厚度交界面处应设置挡砖圈，其结构如图：

档砖圈与筒体焊接，厚度取筒体壁厚，其高度也是有一定的要求的。窑头或是窑尾的挡砖圈其高度要低于衬层高度（如图a）。耐火砖与耐火浇注料之间的挡砖圈，其高度低于耐火浇注衬层高度，挡砖圈和肋板均被浇注料覆盖（如图b）。回转窑内砖与砖之间的挡砖圈其高度不大于较薄衬层高度的2-3倍（如图c）。其中挡料圈是用来防止物料倒流的，其高度按转窑填充系数及物料性质而定。填充系数较大，物料为粉料、球状料，其挡料圈的高度应适当增加，挡料圈的高度取80毫米-150毫米较为合适。要特别注意的是设计挡料圈时，不得影响回转窑内加料管的加料。
