在对氧化锌回转窑膨胀剂进行选取的过程中，我们需要综合考虑并采取相应的实验来选择出较为恰当的膨胀剂。在此过程中我们常采取的实验措施为：

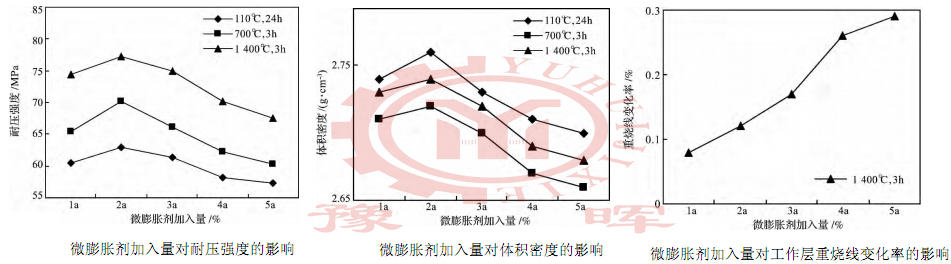

        将膨胀剂分别以不同的配比加入到氧化锌回转窑预制砖配方中，然后按照一定的规律将经过挤压成型的试样进行耐压强度、体积密度以及重烧线变化率的检测，获得的结果如图所示：

        由图可知，随着氧化锌回转窑膨胀配方中微膨胀剂加入量的增多，砖的耐压强度随着增高，但假如超过20%后强度有下降的趋势。从试样重烧线的变化率来看，它会随着微膨胀剂的加入而不断的增加。
        由此可只知道，微膨胀剂的加入量需要根据实际氧化锌回转窑煅烧时配方内的主要原料，以及耐火砖应用是的运转环境综合考虑。如果过少时，砖体会有残余收缩，对氧化锌回转窑炉衬的整体强度以及应用周期都有影响；如果加入量过多，则会造成耐火砖在应用中出现过膨胀，更容易出现炉衬的损坏。因此总以上实验分析来看，配方中红石柱的加入量在20%左右时较恰当的，此时的复合砖特性是较好的。

文章来自：http://www.cnyhks.com/，转载注明出处
