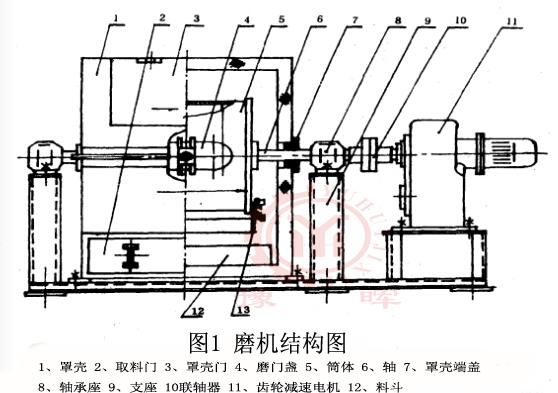

实验型φ500×500球磨机的构成主要包括罩壳、磨机、支座及控制箱，具体结构如图1所示：
        其中，罩壳1是为两层玻璃钢板，同时其中间还有一定的吸音泡沫塑料，可以分为上箱体和下箱体，在上箱体上处有门3（罩壳门），打开门盖可以进行φ500×500球磨机装卸料操作，下箱体处会配备取料门2，箱体内装有料斗12，罩壳和磨机轴6用具备毛毡圈端盖7（罩壳端盖）密封，因此罩壳在隔音及防止粉尘的外溢方面，具有一定的密封效果。在φ500×500球磨机中筒体、磨门盖、轴承和轴承座、联轴器及齿轮减速电机等部件所构成的整体一直被当中研磨物料的重要部分，在卸料过程中可对磨盖进行栅孔卸料板的替换操作，以此满足卸料的需求，另外在φ500×500球磨机筒体上的刮料橡皮，其主要是为卸料时刮料提供方便的。支座是由槽钢组成的，用于支撑罩壳和球磨机，底部还设置有地脚螺栓钉孔，用来固定磨机。控制箱则是由按钮、点动开关、继电器、指示灯共同构成，以此对电机的启动和停止进行操控。

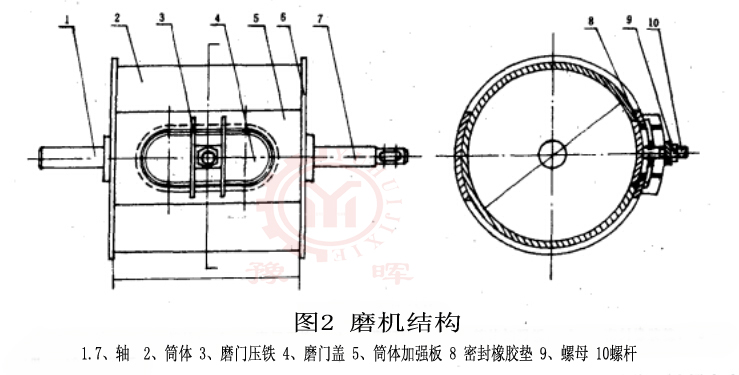

        如图2所示，其为筒体由厚度14mm钢板卷制焊接成的圆筒形薄壳体磨机，在实际生产时为了加强筒体钢度，会进行对称加强板的焊接，而筒体二端处则设置有磨体端盖，两端盖处进行同心轴1和7的焊接，磨门盖4上设有螺杆10，经过压紧螺母和压铁，促使磨门盖和磨孔紧密结合，在磨孔及磨盖之间设置橡胶垫，以此促进球磨机设备的良好密封，并达到防止漏料的目的。
