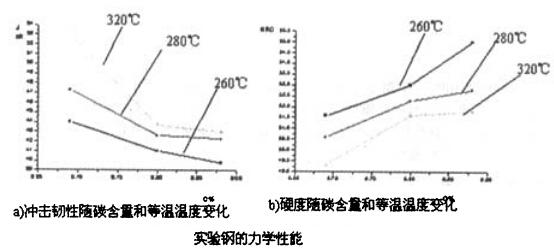

由图可知，在其他条件一样的情况下，等温操控对球磨机衬板用钢硬度的变化有很大影响，当温度降低时，因等温转变产物硬度有所提高，因此钢的硬度也会相应增加，对其韧性来讲其影响确实较小的。

        在对球磨机衬板钢材进行的实验操作中，至多以等温淬火钢具备较高的韧性，完全是因为在保温操作中，较早生成的下贝氏体可以对细化马氏体进行分割，增强其韧性。在实验过程中，贝氏体对韧性的影响主要集中在贝氏体的数量，因此随着等温温度的降低，所获得的贝氏体量就会降低，在接下来的冷却过程中，所获得的马氏体数量则会逐渐增多，从而增强其硬度。以下是豫晖针对球磨机钢性衬板的力学特性实验进行的总结：
        1、在实验钢的合金条件下，碳对钢想作用是比较突出的，其对于球磨机衬板的机械特性要求都可以满足。
        2、等温淬火温度需维持在260-300℃，其实际控制在2小时以上较恰当。
        3、高碳低合金贝氏体钢在湿法选矿用球磨机衬板内的应用，表现出良好的抗磨特性，使用寿命远高于高锰钢衬板。
        4、具备较宽的生产工艺条件，即使生产条件比较一般仍然可以保证球磨机的生产品质。
详细的球磨机操作工艺可参考：http://www.cnyhks.com/
