针对粉磨设备球磨机所设计的衬板磨损形状测量装置，在其两端会配备两个较大高度310mm的可调支撑，根据磨损的长度可以缩短或延伸。在支撑的底部位置插入了两块小的磁铁，当在筒体内工作时，可以使装置吸附到筒体上。

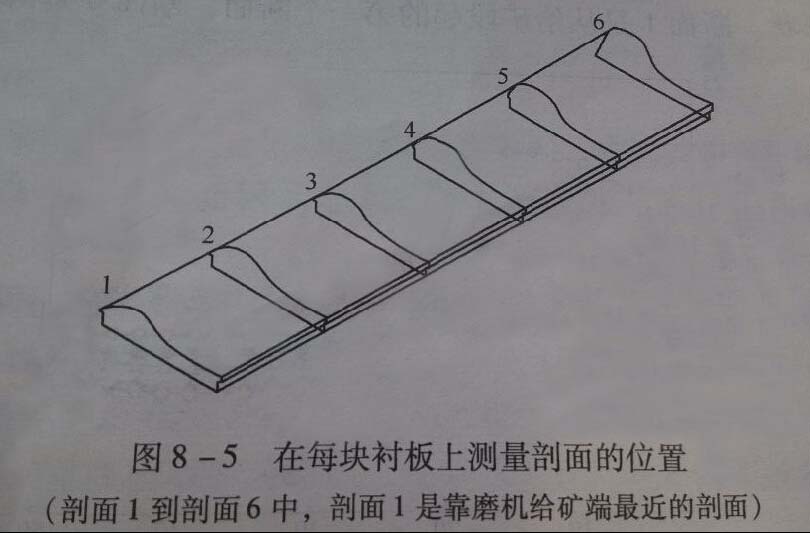

        在球磨机内使用衬板磨损装置时非常容易，当装置放在沿衬板的特定位置，钢针根据衬板的形状成形，然后将装置从衬板上移出，放置靠在刻有读数的薄板上可以准确地读出针的高度。根据球磨机衬板磨损形状确定沿衬板测量的断面数量，均匀形状的断面数量比非均匀形状的断面数量少。总之，断面数量越多，在每个测量断面之间的距离越短，测量的磨损形状就越准确。在测量中，在对每一块衬板沿长度方向测量的6个点，其测量形状如8-5所示：


        在测量时，应用了Solidsworks软件进行3D衬板模型的成立，其中所应用的数据，为每个断面的钢针高度及其相应的位置，和各个测量断面间的距离是相同的，它们沿着一条线放置，表示实际的球磨机衬板长度，然后，把断面进行连接从而构成衬板的外部形状，那么衬板的表面积也能够通过计算准确地获取。把低的断面加入到这些剖面中，会得到闭合的曲线，把这些曲线连接起来就可以得出3D形状的球磨机衬板，同时，衬板的质量和体积也将比较容易确定。
