排矿格子板开孔形状及开孔面积是决定球磨机对物料处理能力变化情况的关键性因素。磨机的处理能力和格子板开孔面积成正比，开孔面积大，处理能力越大。

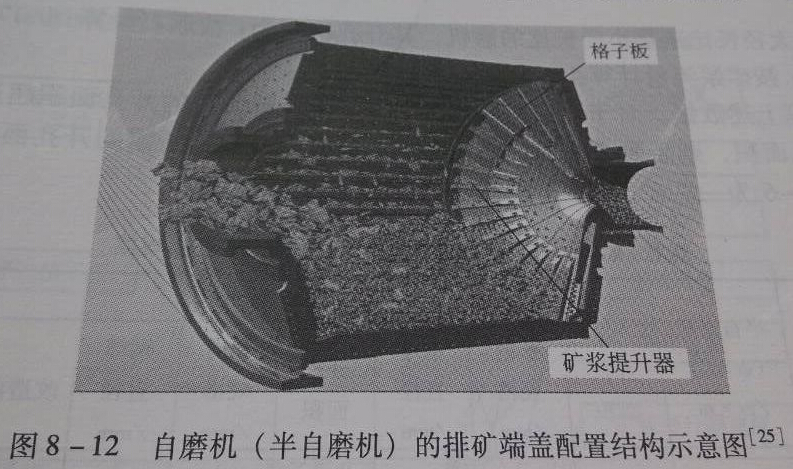

        格子板开孔形状、位置及孔的大小与所处理矿石的性质和碎磨回路的性质有关，如果排出的砾石不能通过循环在球磨机中积累，则处理此类矿石，球磨机的格子板开孔宜大，循环负荷也大，磨机的处理能力也大；如果矿石硬度大，排出的砾石会通过循环在球磨机中积累，则此类矿石需在回路中采用破碎机来处理排出的砾石，而格子板的开孔大小则取决与顽石破碎机的给矿粒度上限，要综合考虑整个磨矿回路的处理能力。同时，上述情况也都要考虑通过格子板排出的物料中磨损后的钢球的粒度。排矿端的结构布置如图8-12所示。

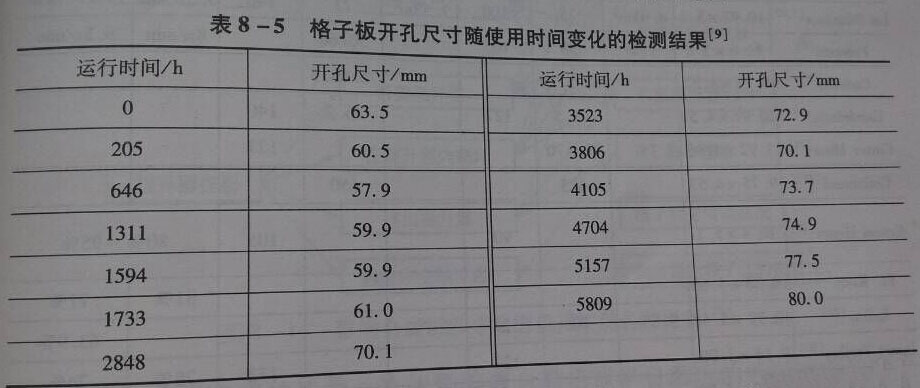

        格子板的开孔形状一般有圆形孔、方孔和条形孔，由于格子板的开孔面积直接与球磨机的处理能力有关，在实操过程中，新装上的格子板往往会由于钢球的冲击造成开孔变形，导致开孔面积变小，而后经过不断的磨损，孔径又逐渐变大，使开孔面积逐渐变大，从而导致球磨机的处理能力出现一个“正常-减小-正常”的现象。表8-5是一个矿山对其球磨机格子板孔径变化的现象进行的跟踪检测结果。
