排矿锥是球磨机中物料排出的较后通道,通过格子板的矿浆及物料由矿浆提升器提升后自流给入排矿锥,在排矿锥的作用下经球磨机的排矿端中空轴排出。因而,排矿锥是球磨机设备运行中磨损较强烈、也是较集中的区域。在大型的球磨机(Φ9.75m及以上)粉磨结构中,排矿锥已经是常规配置。

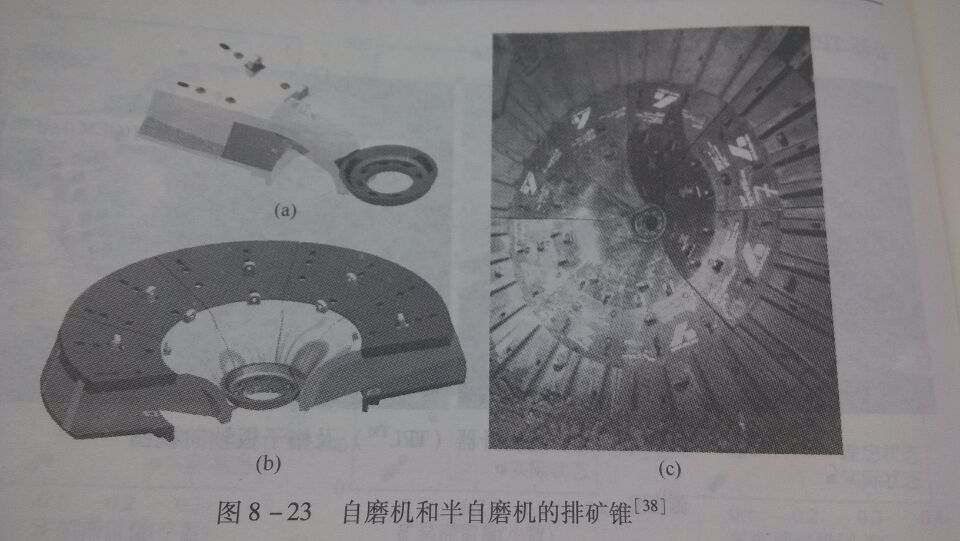

排矿锥由于结构上、质量上、安装过程等多方面的原因,通常分成多瓣,安装好后即形成一个锥形,具体如图8-23球磨机排矿锥所示:
随着球磨机设备规格的改变,排矿锥的结构及分瓣的数量要考虑到的重要因素就越来越多多,比如:①球磨机排矿端端盖的钻孔形式,其目的是便于安装和固定;②衬板机械手的提升能力及安全负荷,其目的是为了确保安装的安全进行;③给矿端耳轴孔径的大小,其是为了方便于向球磨机体内运输;④耐磨材料,需要考虑其耐磨特性、整套质量及整体使用寿命。
根据经验可知,球磨机内排矿锥的材料比较常用的是铬钼钢或钢骨架外包橡胶,而径向上可根据磨机的规格大小适当的做成一体或是分为多段。
