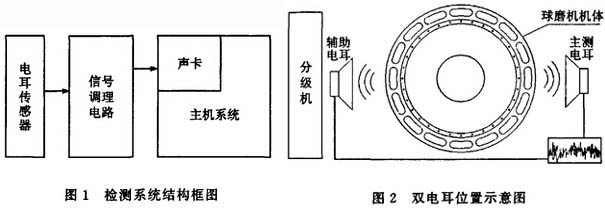

应用于矿石磨碎的水泥球磨机设备，其检测系统的构成主要包括电耳传感设备、信号调理电路、电机系统，具体结构框图如图1。

        从图2可知，水泥球磨机中的高精度主测电耳及辅助电耳在磨机两侧，以获得精准的声音信号。信号调理电路主要由电耳阻抗匹配前置放大设备、抗混叠滤波设备及限幅放大设备共同构成，将毫安级的电耳信号经过整形、滤波、放大处理，变化称为声卡可接收信号。磨机内的检测主机系统通过LabVIEW8.0控制声卡对电耳信号进行采集、缓存及快速傅里叶转换后，得到对应的频域特征波形，针对其特征功率谱进行了再分析以后，可以反应出当前水泥球磨机内的料位情况，并获得相应的操控、提示及报警信号。
        实际运行中，水泥球磨机料位电声检测结构的软件开发平台选用美国NI公司研发的LabVIEW8.0，其在检测系统中可以实现人机界面、人机对话、测量参数设置、实际数据采集、数据变换分析及特征结果评判等作用。
