近年来，我国钢铁工业持续高速增长对铁矿石的需求越来越大，随着国际铁矿石价格的不断攀升，国内低品位的菱铁矿石的利用越来越受到重视，加之我国铁矿石储量特点是贫矿多，富矿少，低品位热液菱铁矿储量大且分布较为集中，适于开采，但是，开采出的热液菱铁矿品位低。
        以贵州省赫章县热液菱铁矿焙烧为例，其储量大，产品特殊，富含氧化镁、钙等 ，有害元素低等特点，具有很高的开采后焙烧的价值。

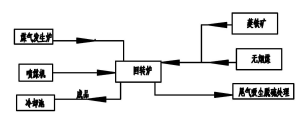

        一种菱铁矿回转窑还原焙烧的方法，其工艺如上图，包括以下步骤：
        1、将热液菱铁矿破碎成粒径小于或等于0.9mm、无烟煤破碎成粒径小于或等于5mm，充分混合成混合原料粉；
        2、混合原料粉从回转炉尾段进入回转炉，由煤气发生炉产生的燃烧煤气从回转炉前段进入回转炉、喷煤机从回转炉前段向回转炉内喷煤粉对回转炉内混合原料粉进行焙烧，焙烧温度为650℃-1100℃，焙烧温度时间为30分钟，由回转炉尾段的排气道将尾气排出回转炉 ；
        3、经回转炉煅烧后的铁矿粉从回转炉前段排出至冷却池进行水淬，得成品铁矿粉。
        与现有的相比，该保护菱铁矿回转窑还原焙烧的方法焙烧后的铁矿粉品位稳定，降低环境污染，减少对进口矿石的依赖。
